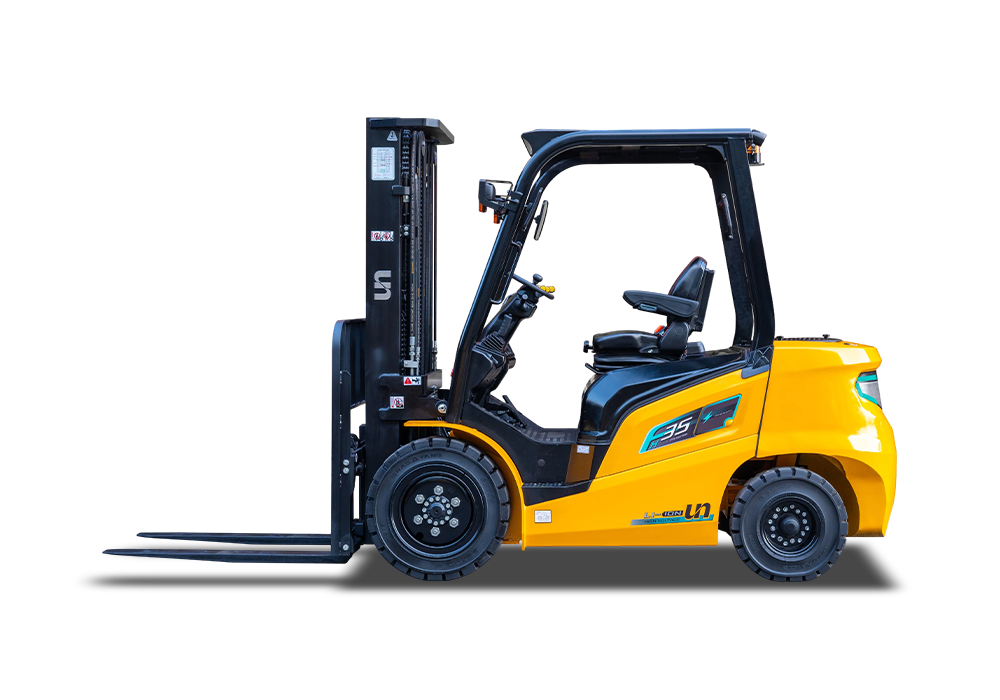

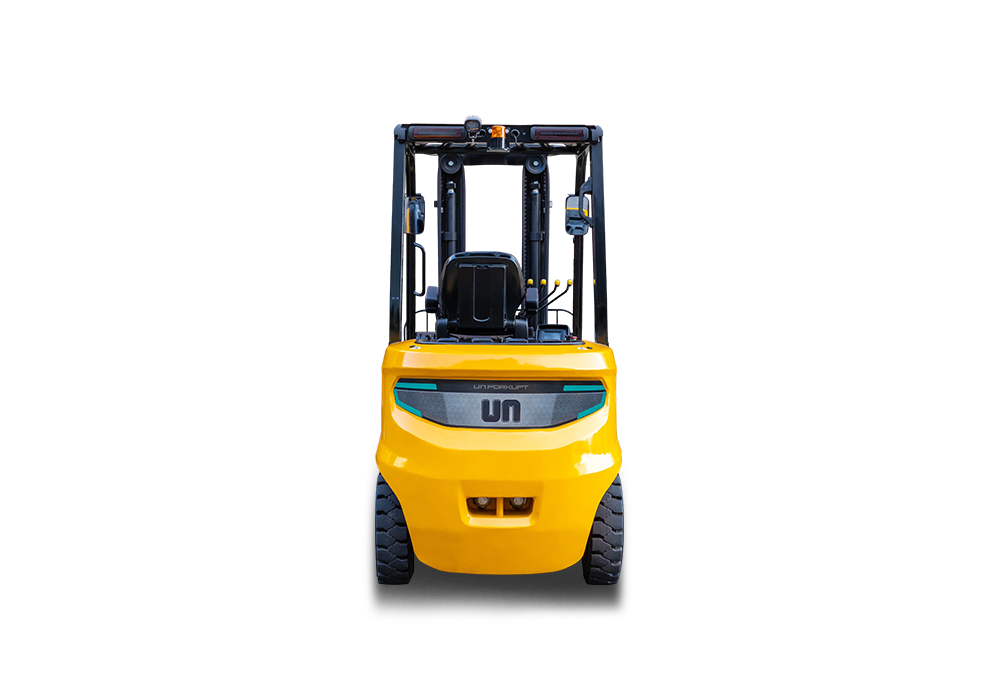

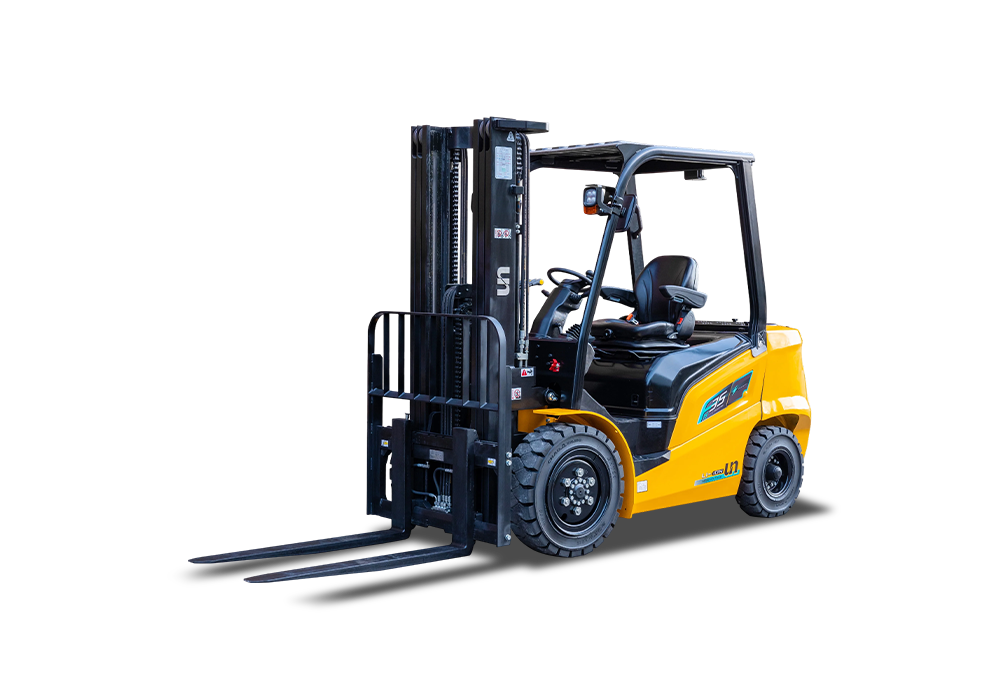

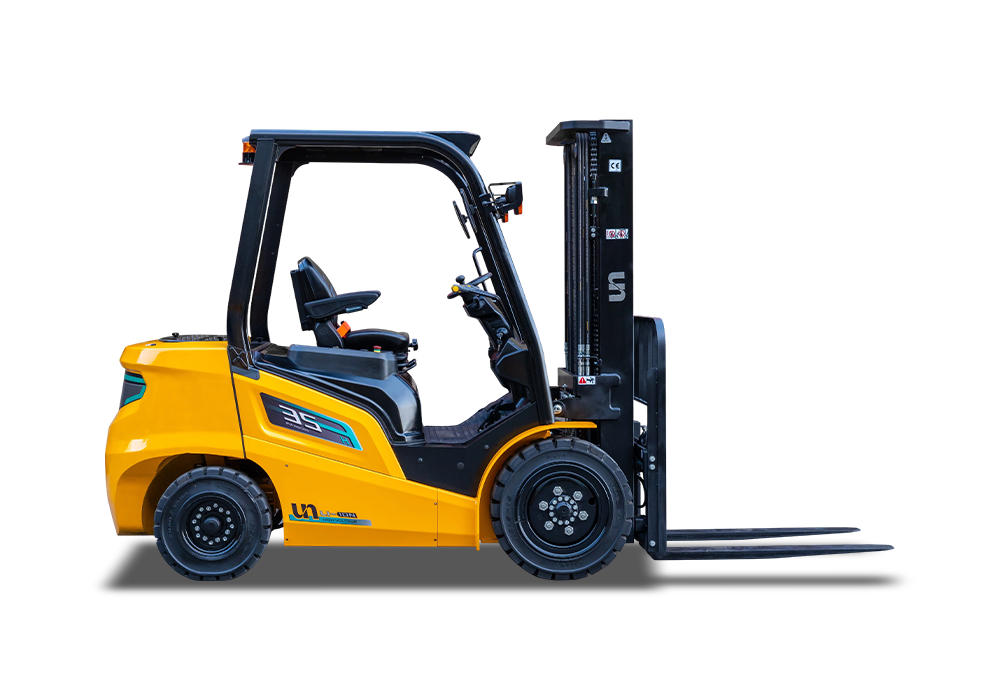

Вилочный погрузчик с высоковольтной литий-ионной батареей серии FH 3.0-3.5T

Get brochure

Описание продукта

Высоковольтный литиевый вилочный погрузчик серии FH – «Экологичная электроэнергия, созданная на основе прочности вилочного погрузчика IC».
Построенный на базе мачты, ведущего и рулевого мостов вилочного погрузчика с двигателем внутреннего сгорания, он обеспечивает превосходную грузоподъемность и исключительную надежность, гарантируя стабильную работу даже в тяжелых и сложных условиях эксплуатации.
Внедрение высоковольтных технологий из сектора электромобилей обеспечивает экологичность и эффективность работы вилочных погрузчиков.

E-mail: [email protected]

Детали продукта

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Модель		FB30-FHNLF	FB35-FHNLF
Номинальная грузоподъемность	Q(кг)	3000	3500
Центр нагрузки	С(мм)	500	500
Длина до лицевой стороны вилки (Без вилки)	L1(мм)	2700	2770
Общая ширина	В1(мм)	1220	1220
Высота верхнего ограждения	H5(мм)	2235	2235
Радиус поворота (Снаружи)	Ва(мм)	2450	2500
Скорость движения (Нет нагрузки)	км/ч	20/20	20/20
Макс.Сортировка (Полная загрузка)	%	20	20
Колесная база	Y(мм)	1700	1700
Общий вес	кг	4207	4567
Аккумулятор	В/Ач	309,12 В/96 Ач	309,12 В/96 Ач

Общий	1	Производитель		ун
	2	Модель		ФБ20	ФБ25	ФБ30	ФБ35
	3	Тип мощности		Литиевая батарея
	4	Номинальная грузоподъемность	Q(кг)	2000	2500	3000	3500
	5	Центр нагрузки	С(мм)	500	500	500	500
Размеры	6	Номинальная высота подъема	H3(мм)	3000	3000	3000	3000
	7	Бесплатная высота подъема	H2(мм)	120	120	125	125
	8	Размер вилки (Д×Ш×Т)	мм	1070×100×40	1070×122×40	1070×125×45	1070х122х50
	9	Угол наклона мачты (F/R, α°/β°)	градус	6°/12°	6°/12°	6°/12°	6°/12°
	10	Свес вилки (От центра колеса до поверхности вилки)	Х1(мм)	462	462	467	472
	11	Задний свес	Х2(мм)	550	550	530	600
	12	Расчистка земли (Дно мачты)	H7(мм)	110	110	125	125
	13	Длина до лицевой стороны вилки (Без вилки)	L1(мм)	2662	2662	2700	2770
	14	Общая ширина	В1(мм)	1180	1180	1220	1220
	15	Мачта уменьшена по высоте	H1(мм)	2100	2100	2115	2115
	16	Мачта увеличенной высоты (Со спинкой)	H4(мм)	4198	4198	4150	4150
	17	Высота верхнего ограждения	H5(мм)	2215	2215	2190	2208
	18	Радиус поворота (Снаружи)	Ва(мм)	2365	2365	2450	2500
	19	Мин.Ширина прохода для поддонов	Аст(мм)	4120	4120	4120	4170
Производительность	20	Скорость движения (Нет нагрузки)	км/ч	11/12 14/15	11/12 14/15	11/12 14/15	11/12 14/15
	21	Скорость подъема (Полная загрузка)	мм/sec	250/360 290/400	250/360 290/400	250/360 290/400	250/360 290/400
	22	Снижение скорости (Полная загрузка/Без загрузки)	мм/sec	≤600/≥300	≤600/≥300	≤600/≥300	≤600/≥300
	23	Макс.Сортировка (Полная загрузка)	%	15	15	15	15
Шасси	24	Шина (Спереди x 2)	мм	7.00-12-12ПР	7.00-12-12ПР	28×9-15-14ПР	28×9-15-14ПР
	25	Шина (Задний x 2)	мм	6.00-9-10ПР	6.00-9-10ПР	6.50-10-10ПР	6.50-10-10ПР
	26	Передний протектор	В2(мм)	970	970	1000	1000
	27	Задний протектор	В3(мм)	980	980	980	980
	28	Колесная база	Y(мм)	1650	1650	1700	1700
Вес	29	Общий вес	кг	3472	3703	4207	4570
	30	Распределение веса передней оси (Полная загрузка)	кг	4650	5413	6396	7145
	31	Распределение веса задней оси (Полная загрузка)	кг	822	790	811	925
	32	Распределение веса передней оси (Нет нагрузки)	кг	1483	1456	1689	1652
	33	Распределение веса задней оси (Нет нагрузки)	кг	1989	2247	2518	2918
Мощность и Передача инфекции	34	Аккумулятор	В/Ач	76,8 В/175 Ач	76,8 В/175 Ач	76,8 В/230 Ач	76,8 В/280 Ач
	35	Приводной двигатель	кВт	10/14
	36	Подъемный двигатель	кВт	12/18
	37	Рабочее давление (Для вложений)	Мпа	20.5

Product Features

Высокая производительность

● Автомобильный PMSM-двигатель обеспечивает высокую эффективность и крутящий момент, превосходя по характеристикам электрические погрузчики, сопоставимые с моделями IC, или превосходя их.
● Высоковольтная литиевая система снижает потребление энергии на 10–15%.
● Сеть связи по шине CAN обеспечивает превосходную надежность.
● Мощный аккумулятор CATL с защитой IP67, рассчитанный на работу в условиях от -20°C до 60°C.
● Превосходит погрузчики IC по ключевым показателям:
Скорость движения: 20 км/ч (с грузом и без груза);
Проходимость (с грузом): 20%;
Скорость подъема (с грузом): 400–420 мм/с.
● Интегрированная система «двигатель–контроллер» с классом защиты IP67.
● VCU (блок управления транспортным средством) от компании Bosch (Германия) с классом защиты IP67.
● Водяной насос и вентилятор охлаждения с управлением VCU обеспечивают эффективный отвод тепла, поддерживая длительную и высокоинтенсивную эксплуатацию.
Безопасность и надежность

● Широкоугольная мачта для улучшенной видимости.
● Многофункциональные приборы с цветным экраном.
● Переключатель MSD для отключения высоковольтного питания 309 В одним касанием.
● Отключение вспомогательного питания 12 В одним нажатием.
● Снижение скорости при прохождении поворотов повышает устойчивость и снижает риск опрокидывания.
● Водяное охлаждение и подогрев аккумулятора (опционально).
Быстрая зарядка

● Сверхбыстрое зарядное устройство: полная зарядка за 1 час, обеспечивающая до 8 часов непрерывной работы.
● Совместимость с зарядными станциями для электромобилей для удобной зарядки.
● Аккумулятор имеет гарантию 6 лет или 10 000 часов, поддерживая до 7 000 циклов зарядки.
Простота обслуживания

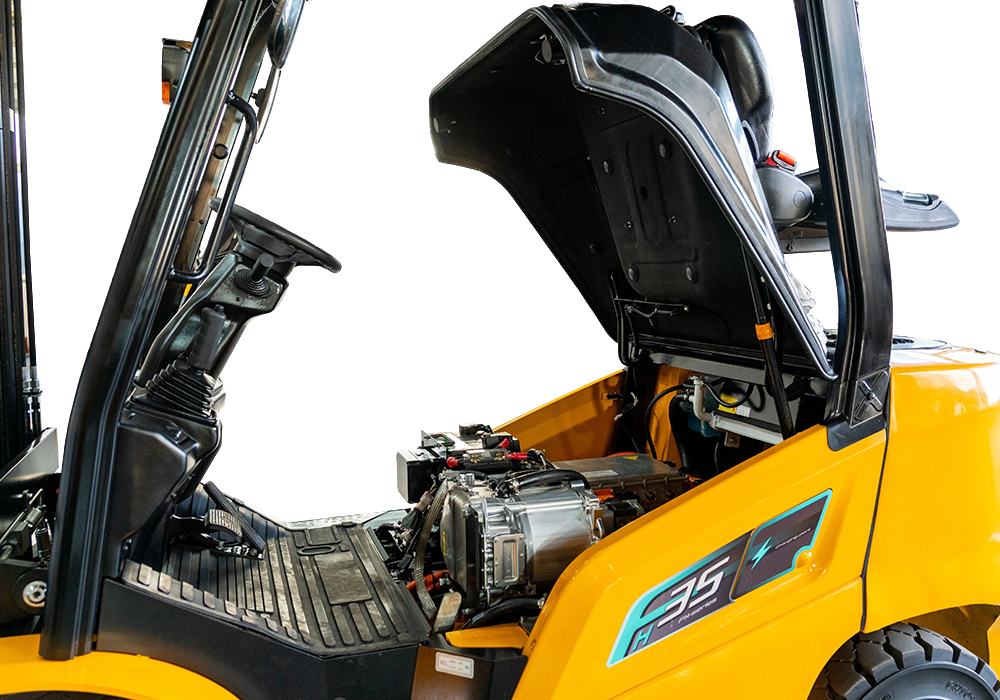

● Съемные боковые панели, передняя пластина и боковые крышки шасси позволяют легко заменить литиевую батарею.
